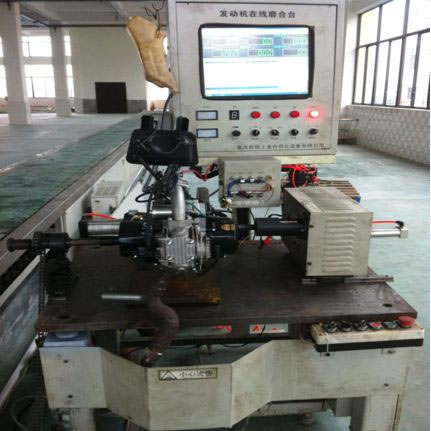

發動機加載(磁粉)熱磨合測試臺

使試驗機(發動機)在帶有一定載荷工況下進行熱磨合試驗，同時對發動機的運轉性能及相關參數進行測試及檢查。

系統檢測項目:

1、發動機在一定載荷（20N.m）工況下進行熱磨合運轉，同時檢測發動機運轉性能，有無異響聲(人工檢測判定)。

2、測試并顯示以下項目：

發動機電氣性能參數：整流后的電流、電壓。

檔位顯示

曲軸轉速顯示

輸出軸轉速顯示

電源指示燈指示

3、檢查發動機電（腳）啟動性能、換擋性能、怠速性能、加速性能、發動機油道泵油性能及外觀檢查等。

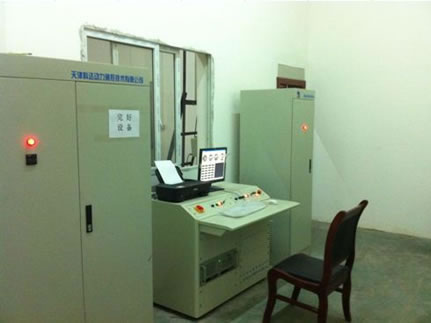

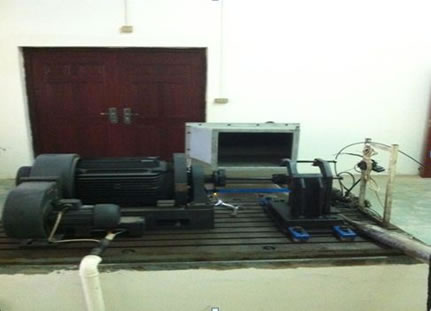

ACD-15FP型交流電力測功機系統

ACD-15型交流電力測功機系統是小型通用汽油機臺架試驗的專用檢測設備，能夠適應通用小型汽油機的性能試驗，以及實現EPA認證實驗所要求的工況。該系統采用交流電機和變頻控制技術，以及計算機技術和實驗軟件，滿足臺架試驗的測試要求。

本系統由下列幾部分組成：

1.主機：交流電力測功機；

2. 測功機：SIEMENS交流變頻調速裝置；

3.油門執行機構：交流力矩電機；

4. 現場集散單元及現場檢測傳感器；

5.負載電阻箱；

6.檢測及數據處理部分：采用工控計算機，檢測、顯示各種檢測參數，進行數據管理，打印試驗報告，繪制發動機特性曲線。
